光伏产业链分为：电池片研发实验室 → 组件车间 → 逆变器 / 储能 PCS 电控车间 → 实验室可靠性测试 → 产线自动化终检 → 电站运维质检。下面按工序拆分具体工位、仪器型号、测试项目，全部是光伏工厂落地成熟方案。
一、电池片研发实验室（单晶 / 多晶 / TOPCon/HJT）
1. 单片电池 I-V 特性测试
仪器：GSM 源表（SMU）GSM-20H10

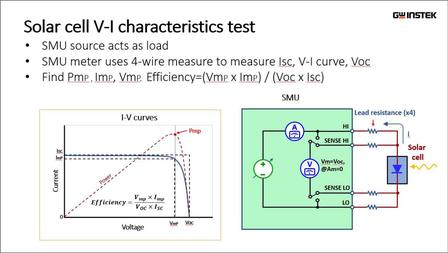

SMU测电池IV原理
测试内容：开路电压 Voc、短路电流 Isc、最大功率 Pmax、填充因子 FF、串联 / 并联电阻 Rs/Rsh
四线制高精度测量，微弱漏电流捕捉；评估新工艺、钝化层、银浆方案优劣
区别：产线大面积组件 IV 测试仪是专用设备；固纬 SMU 用于小片研发、实验室样品评估。
2. 电池阻抗、漏电、反向耐压测试
LCR-6000 阻抗分析仪：测试电池交流阻抗，分析载流子复合、老化特性
GPT 安规测试仪：电池片边缘漏电、绝缘耐压筛查
二、光伏逆变器 / 组串逆变器、微型逆变器生产线（固纬最大用量场景）
1. PV 阵列模拟（MPPT 功能验证，核心工位）
主力机型：RBS 双向回馈式直流电源 / PHU 大功率可编程直流电源

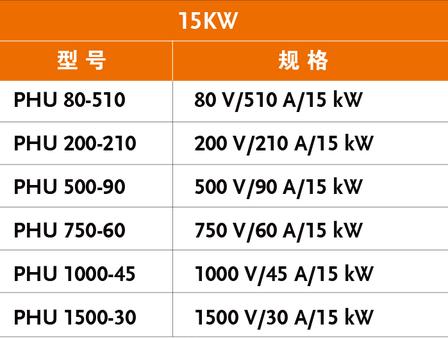

PHU大功率直流电源
内置EN50530、Sandia 光伏标准模型，模拟光照渐变、云层遮挡、辐照突变
模拟光伏组串输出：最高支持 1500Vdc（当前光伏主流高压平台）
测试项目：✅ MPPT 跟踪效率、跟踪速度、动态扰动响应✅ 多路 MPPT 组串之间不均衡工况✅ 低压启动、弱光发电性能
RBS 双向机型具备能量回收，大功率长时间测试省电，适合研发实验室；PHU 适合产线耐久、老化测试。
2. 逆变器直流侧负载模拟
PEL / 3310G 系列直流电子负载
模拟逆变器直流侧极限过载、短路、低压跌落保护
验证 Boost 升压回路稳定性、OCP/OVP 保护点
内置光伏 MPPT 专用测试模式
3. 并网交流电网模拟 & 交流负载测试
ASP 系列可编程交流电源：模拟电网电压波动、频率扰动、三相不平衡、谐波注入，孤岛保护测试必备
GPL 交流电子负载：模拟电网侧负载，测试逆变器并网输出能力、谐波 THD、低电压穿越 LVRT
4. 逆变器硬件调试、开关波形抓取
GDS 系列数字示波器（GDS-3000/GDS-2000）+ 差分探头、电流探头应用点：
SiC/IGBT 功率管驱动波形、开关尖峰、损耗观测
Boost 前级、H 桥逆变母线电压纹波
多路 MPPT 同步采样信号对比
并网电流、相位同步波形分析
5. 安规出厂检测（产线终检必配）
GPT-9500/GPT-9000 系列耐压绝缘测试仪
交流耐压 AC Hipot、直流耐压 DC Hipot、绝缘电阻 IR
逆变器外壳、功率回路、控制板之间绝缘筛查，满足 IEC62116、IEC61850 并网设备标准
三、储能变流器 PCS、光伏配套储能系统测试（光伏 + 储能一体化工厂）
RBS 双向直流电源模拟锂电池簇，测试 PCS 充放电切换、双向功率流动、并网离网切换；模拟电池电压跌落、过充过放边界工况。
GBM-3000 电池内阻测试仪储能 PACK 来料抽检、模组直流内阻、电压一致性检测。
四、光伏配套电控产品车间（汇流箱、优化器、关断器、监控模块）
可编程直流电源（PSW/PHU）模拟光伏高压输入，测试光伏优化器（Power Optimizer）启停、电压调节、快速关断功能；
直流电子负载：模拟组件负载，验证优化器 MPPT；
示波器：通讯总线（Modbus、PLC 信号）、快速关断时序测试；
安规测试仪：汇流箱母线绝缘、防雷回路耐压测试。
五、工厂控制柜电源、辅助元器件测试（配套设备车间）
光伏产线大量使用开关电源、传感器、阀门控制器（萨姆森 / 梅索尼兰定位器、威肯泵驱动）
PSW 可编程直流电源：老化、输入电压波动测试
PEL 电子负载：电源动态负载、纹波、瞬态响应和你前面关注的明纬、台达开关电源测试仪器完全通用。
六、可靠性实验室（高低温循环、老化测试配套）
长期带电老化：PHU 大功率直流电源持续模拟光伏输入
动态应力测试：可编程序列输出，模拟昼夜光照周期性变化
数据采集：搭配仪器 SCPI 通讯，自动记录功率、电压、保护触发日志
七、区分：研发实验室 VS 生产线选型差异
研发实验室（逆变器研发中心）
优先：RBS 双向回馈电源、示波器、功率分析仪、GSM 源表、ASP 交流电源特点：功能全面、支持复杂日照模型、能量回收，适合长时间算法调试。
量产产线终检工位
优先：PHU 大功率直流电源、3310G 电子负载、GPT 安规测试仪特点：稳定、连续运行、性价比高、支持自动化 ATE 程序控制。
八、固纬仪器在光伏行业的定位对比小结
优势场景中小功率逆变器、微型逆变器、光伏优化器、储能 PCS、电控板研发与产线测试；通用电测仪器性价比突出，完整支持 ATE 自动化集成（RS232/LAN/USB）。
短板几十 kW 以上超大功率光伏模拟器，相比专业品牌功率机型选择偏少；兆瓦级集中式逆变器测试更多选用欧美专业光伏模拟器。
典型竞品对比：同赛道是是德科技、横河、Chroma 致茂；固纬定位介于高端进口和国产仪器之间，适合台资 / 内资光伏中小逆变器、储能企业。
